Турбуляторы для газовых котлов АОГВ Жуковский.
Здесь пойдет речь о табуляторах для газовых котлов АОГВ. Иногда эти железки, напоминающие штопор называют турбулизаторами. Сначала разберемся в терминах, и заодно, немного поднимем IQ. Википедия и компания Техник САН представляют:
Название
1. Турбулятор — устройство либо элемент конструкции для преобразования ламинарного потока некоторой среды (например, жидкости или газа) в турбулентный.
2. Турбулизатор или завихритель — аэродинамическое устройство, которое используется для улучшения воздушного потока на авиационной технике. Устанавливается на обтекаемой поверхности летательного аппарата или для внесения в обтекающий поток возмущений с целью его дестабилизации и смещения вверх по потоку точки перехода ламинарного течения в турбулентное.
Смысл почти один и тот же, но судя по названию, с турбулизаторами нам все-таки надо обращаться в КБ "Сухой". А с турбуляторами - это к нам. Хотя смысл один. Кстати, турбуляторы могут быть активными и пассивными. Активные сами вращаются. Пассивные просто устанавливаются неподвижно, и своей конструктивной формой "закручивают" горячие выхлопные газы, проходящие через котел.
Как один "инженер" придумал турбулизатор
У нас один знакомый мужик решил как-то сделать прямо под карбюратором, в приемном коллекторе, у Жигулей ВАЗ 2106 такую маленькую, крутящуюся турбинку, которая бы лучше готовила смесь воздуха с бензином. Был в восхищении от этой идеи, что он сам изготовил турбулизатор. Эта штука потом у него отвалилась и упала в двигатель. Он потом задолбался ее оттуда доставать.
Назначение
В котлах АОГВ турбуляторы используются только для увеличения эффективности теплообмена, т.е. нагрева пламенем горелки непосредственно теплообменника котла. Турбуляторы находятся в прямом контакте с пламенем горелки и прогорают со временем. Отсюда ухудшение теплообмена, ухудшение прогрева котла и, стандартно - резкое увеличение расходуемого котлом газа. По нашему мнению турбуляторы в АОГВ изнашиваются за 5-10 лет. Такой большой разброс дан по тому, что турбуляторы находятся в прямой зависимости от условий, в каком температурном режиме работает наш котел.
Устройство

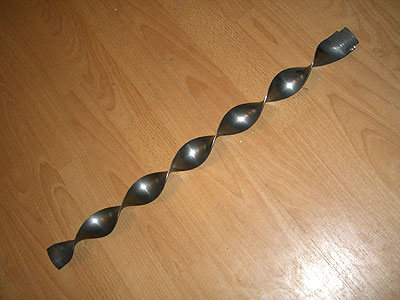

Для изготовления турбулятора используется обычная сталь. Толщина турбулятора 2 мм. Конструкция жесткая, винтовая.
Год выпуска котла 2002
Турбуляторы, которые предлагает завод сегодня, предназначены для котлов АОГВ ЖМЗ выпуска после 2002 года и по сей день. Будьте внимательны перед заказом! Сравните внешний вид.
Замена

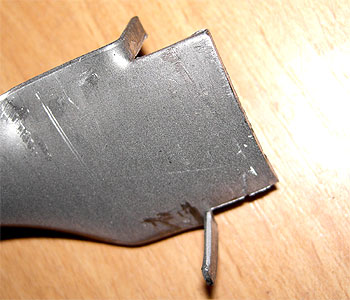

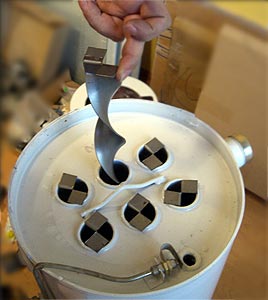

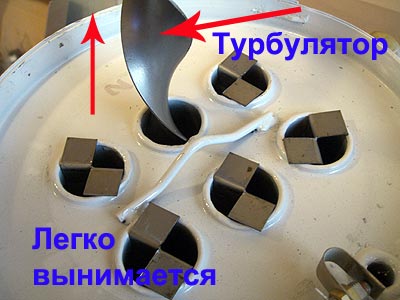

Прогоревший турбулятор гораздо короче нового. Обычно их меняют целиком комплектом, чтобы потом не залезать в котел еще раз всего ради пары очередных сгоревших турбуляторов. Старый турбулятор просто достается, а новый опускается. На конце турбулятора находятся загнутые "усы", которые не дают турбулятору провалиться ниже, а заодно и нам перепутать верх с низом.
Есть довольно свободный зазор между стенками труб и турбуляторами. Если покачать новый котел из стороны в сторону мы услышим характерный звон, как будто что-то болтается внутри. Этот звон издают как раз турбуляторы.
Ниже размещены некоторые вспомогательные фото.
Виды турбуляторов
Существуют всего два вида турбуляторов. Как мы говорим "большие" и "маленькие".
1. Маленькие устанавливаются на АОГВ-11,6 и КОВ СГ 43. Длина 430 мм
2. Большие устанавливаются на АОГВ-17,4, АОГВ-23,2 и АОГВ-29,1. Длина 580 мм
Турбулятор - крайне полезная деталь, целостность которой раз в 5-10 лет неплохо было бы проверить. Особенно, если расход газа с годами все заметнее увеличивается.
