Описание термопары SIT и ее проверка.
Перечень действий тот же. Нагреваем кончик термопары пламенем. Тестер "устанавливаем на милливольты".
Напоминаем еще раз, что для стабильной работы и "выдаче" термопарой при нагреве ЭДС важно то, насколько правильно термопара "установлена" в пламени запальника.

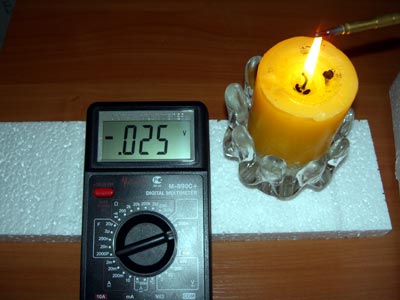

При измерении показаний, имеем следующее. Исправная термопара для газового клапана Eurosit (имеются в виду клапаны Eurosit 630 и 820 Nova) через 30-40 сек стабильно выдает 24-25 mV.
Это ничем не отличается от ЭДС термопар для газовых клапанов, для котлов ЖМЗ Эконом. Есть предположение, что "предельный порог чувствительности" клапанов Eurosit 630 и 820 Nova также как и в случае с блоками Эконом находится в районе 16-17 mV. То есть, термопара SIT, вырабатывающая не более 16mV не в состоянии стабильно "удерживать" электромагнитный клапан блока открытым, и подлежит замене.

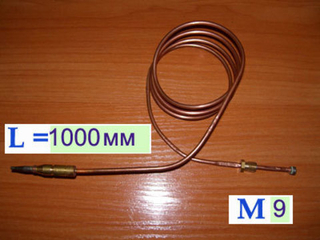

Что еще интересного можно отметить? Термопары Eurosit конструктивно выглядят абсолютно одинаковыми. Они отличаются только длиной, которая колеблется от 200 мм до 1,5 метров. Термопары всех этих длин по выработке ЭДС ничем между собой не отличаются. Термопара SIT длиной 200 мм "выдает" такое же ЭДС, как и термопара SIT длиной 1.5 метра. Это достоинство позволяет заменять уже установленные термопары на любые подходящие по длине и даже более длинные. На работе газового клапана это никак не отразится. Диаметр резьбы для всех термопар Eurosit - М9.

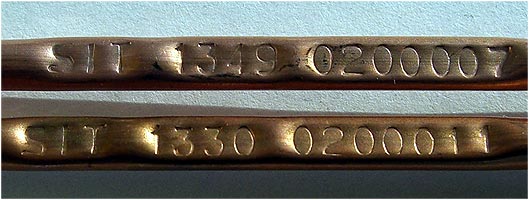

Еще один момент. Если Вы не знаете, что за термопара установлена на Вашем котле, - заводские термопары SIT всегда имеют клеймо "SIT". Но клеймо, по сути, говорит нам только о том, что она фирменная.
Список термопар для газовых клапанов Eurosit 630 и Eurosit 820 Nova. Ниже даем карточки ТРЕХ самых распространенных термопар. Все термопары SIT отличаются только длиной:
Термопара SIT 200
Термопара SIT 500
Термопара SIT 600
Термопара SIT 750
Термопара SIT 850
Термопара SIT 1000
Термопара SIT 1200
Термопара SIT 1500
Небольшое напоминание. В газовых клапанах Eurosit 820 Nova (имеется в виду его энергонезависимое исполнение) присутствуют две термопары. Одна из них - термопара газового контроля. Она тонкая и без проводов. Вторая термопара называется Термогенератор или Многократная термопара. Напоминает палец из которого выходят два провода. Пожалуйста не перепутайте. Если Вас интересует как работает термогенератор - сюда.
