Узел сильфона-термобаллона. Устройство. Работа. Неисправности.
Не будем изобретать велосипед, а сразу обратимся к Википедии. "Сильфо́н (от англ. фирменного названия Sylphon) — упругая однослойная или многослойная гофрированная оболочка из металлических, неметаллических и композиционных материалов, сохраняющая прочность и плотность при многоцикловых деформациях сжатия, растяжения, изгиба и их комбинаций под воздействием внутреннего или внешнего давления, температуры и механических нагружений[1]. Исчерпывающе.
В нашем случае сильфон-термобаллон отвечает за регулировку и поддержание в газовом котле АОГВ Жуковский с блоком автоматики Эконом необходимой нам температуры. По сути, сильфон механически открывает доступ газа на основную горелку котла, а при достижении в котле назначенной температуры, закрывает этот доступ.
Как эта штука устроена?
Сам термосильфон внутри заполнен смесью, напоминающей керосин. Самое слабое место термосильфона - его герметичность. Дело не в том, что он может сам по себе легко "сдохнуть". Нет. Дело в том, что непонимая того, что внутри сильфона происходит, Вы можете легко ему с этим помочь. Ваша задача,- при покупке котла независимого от электроэнергии, а это может быть котел и вовсе не Жуковский, а даже любой импортный с блоком автоматики, например, Евросит 630, который также оснащен термосильфоном, с самого первого дня эксплуатации Вашего котла, правильно обеспечить своими действиями герметичность конструкции сильфона. Термосильфон можно легко "раздавить". Но об этом чуть позже.

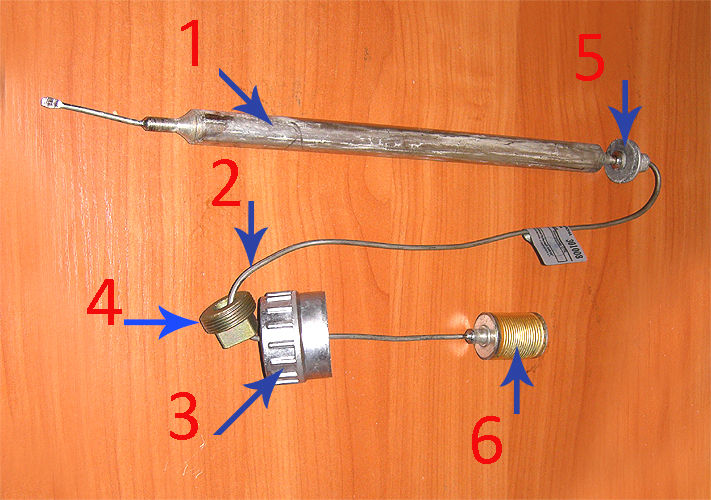

Конструкция сильфона-термобаллона.
1. Баллон термосильфона. Баллон, содержащий керосиновую смесь. Сама конструкция концевика баллона говорит о том, что баллон заполняется и герметично закрывается.
2. Капилляр. Трубка. Трубка также заполнена смесью и просто "передает" на гармошку 6 расширение или сужение смеси. Зависит от температуры.
3. Гайка- регулятор температуры. Это ее мы крутим и выставляем как нам надо: больше или меньше.
4. Гайка, которая уплотняет баллон 1, при помощи прокладки 5. Это касается только сильфонов-термобаллонов старого образца. В газовых котлах АОГВ Жуковский баллон термосильфона вставляется напрямую в котел и находится в прямом контакте с теплоносителем. Гайка 4 здесь нужна для того, чтобы элементарно обеспечить герметичность. Иначе через отверстие хлынет теплоноситель. Баллон термосильфона нового образца вставляется в сухую гильзу, уходящую глубоко внутрь рубашки котла для быстрого прогрева и передачи расширения смеси, находящейся внутри баллона 1 от температуры.
Здесь представлены основные типы сильфонов: с гайкой, - старого образца и без гайки, - нового. Идем дальше.
5. Прокладка уплотнительная.
6. "Гармошка" термосильфона. Наверное, самый интересный и самый рабочий, в прямом смысле слова, из всей этой конструкции, элемент.
Как термосильфон работает

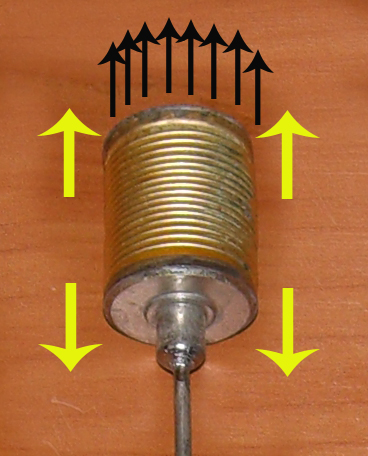

При прогреве баллона, керосиновая смесь расширяется, и вот этот набор витков "гармошки" начинает раздвигаться. Таким образом, при прогреве баллона, гармошка "разъезжается" и начинает чисто механически давить на шток, который по мере расширения гармошки призакрывает клапаном подачу газа на горелку. Сама гармошка сильфона удерживается в правильном положении при помощи гайки 3. И именно ход гайки 3 либо дает возможность расшириться гармошке, либо, при затягивании, т.е. настройки котла на более низкую температуру, ограничить ее расширение.
Понятное дело, что регулировка температуры газового котла, блок которого оснащен термосильфоном, - вещь довольно условная. Когда в котле установлен термометр или термометр-градусник задача сильно облегчается. Но и наличие термометра, как и наличие инструкции по работе блока (которую никто никогда не читал) не исключают возможности в любой момент взять и "раздавить" сильфон.
Неисправность сильфона

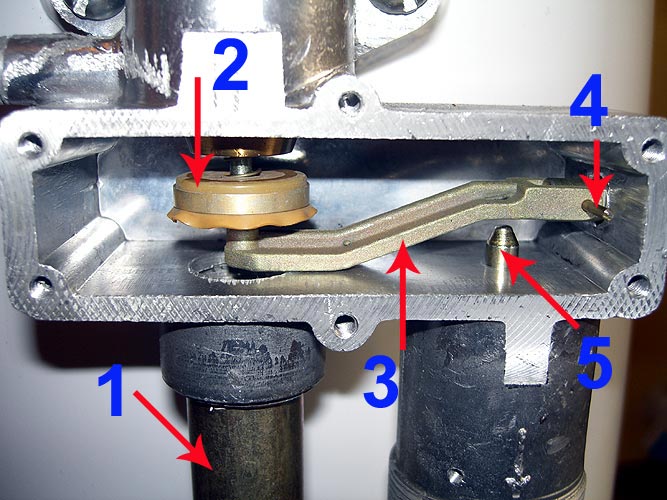

Смотрите на фото со снятой крышкой клапана. "На холодную" нижний клапан 2 блока всегда открыт. Его просто выдавливает вниз пружина. При наборе котлом указанной температуры шток 5 сильфона начинает надавливать на коромысло 3 и понихоньку приподнимать нижний клапан 2 вверх, призакрывая подачу газа. Если такого не происходит, узел сильфона пустой. Обычно легко раздавить сильфон при понижении температуры в котле, когда необходимо сделать по-холоднее. Рукой мы не чувствуем. Начинаем закручивать гайку 3 сжимая растянутую гармонь и от такого передавливания капилляр 2 на месте пайки может треснуть, или лопается гармошка сильфона. Чтобы избежать подобных поломок необходимо просто перекрыть кран, который находится перед блоком. Запальник останется работать, а котел начнет остывать. На остывшем котле, гармошка сожмется и гайку можно будет свободно призакрутить, изменив температуру выключения котла на нужную. После этого отрываем кран. Это все.
Существует пять поставляемых заводом сильфонов.
1. Сильфон 301082. Выпущен для котлов АОГВ и АКГВ-17,4, 23,2, 29,1 Эконом выпуска до 1992 г. На данный момент снят с производства. Редкая штука. Удивительно, что ее еще удалось застать в 2013 году. По сути, такие старые котлы уже должны бы выработать свой ресурс, но долгожители еще есть. И не мало. Смысл того, что корпус сильфона загнут в том, что прямой сильфон просто не влезает.
2. Сильфон 336007. Немного не понятно, почему он именно такой, но он действительно "кривой". Не так сильно, как 301082, но тем не менее. Для котлов АОГВ-11,6 серии Эконом, выпущенных до 01.09.2000 г. Хотя его встечали и в котлах по-мощнее. Вместо 336007 запросто ставим сильфон 301008, просто его конец виден в патрубке подачи отопления. Чтобы народ не пугать, его слегка загнули. А так, вместо 336007 даем 301008 и это работает. Проверено. Дата внесения 27.04.2017 г.
3. Сильфон, называемый еще датчиком температуры. ТФ-2. Он в четыре раза меньше традиционных сильфонов Жуковского завода. Ставится только на АОГВ-11,6. И в районе 2003 года на АОГВ-23,2 (в обоих случаях там где накручивается ручка регулятора, должна быть сбоку прорезь)
4. Сильфон 301008. В сезон - настоящий дефицит. Он прямой и он с гайкой. Так называемый старый образец. Для котлов АОГВ и АКГВ-17,23,29 Эконом выпущенных с 01,01,1992 до 02,2002 г. Очень много котлов. Также ставим его вместо сильфона 336007.
5. Сильфон 364003. Самый новый. Для котлов АОГВ и АКГВ-17,23,29,43,50 выпущенных с 02.2002 по сей день.
Ниже приводим карточки всех продаваемых нами сильфонов. Просьба, - крутить нежно. Зима бывает разная.
За неимением узла нового образца 364003, Вы естественно, можете использовать и старый образец 301008. Просто гайка 4 никуда не заворачивается, да и прокладка 5 нам не понадобится. А работать будет также как и новый образец. Это все.
