Обзор моделей газовых котлов Жуковского машиностроительного завода.
"АОГВ".
Это аппарат отопительный газовый водогрейный. Слово "водогрейный" в данном случае подразумевает подогрев теплоносителя системы отопления. Когда название котла АОГВ обрело жизнь, в системе единственным видом теплоносителя была вода. В большинстве случаев она и остается, хотя есть варианты, когда вместо воды используется незамерзающая жидкость.
"АКГВ".
Это сокращение означает - аппарат отопительный комбинированный водогрейный. Буква "К" и само понятие комбинированный подразумевает, что котел представляет сбой комбинацию котла водогрейного для отопления и встроенного, находящегося внутри корпуса котла значительных размеров теплообменника для приготовления горячей воды. Приготовление горячей воды для бытовых нужд не требует использования каких либо дополнительных мощностей. Котел котлом и остается. Это просто конструктивная особенность котла. Которая по желанию может быть нами, и не использована, но эта возможность в котлах АКГВ есть. В котлах АОГВ такой возможности нет. Котлы АОГВ предназначены только для отопления дома. Само название котла АОГВ настолько плотно улеглось в сознании и описывает этот вид котла настолько точно, что все мы сразу прекрасно понимаем, о чем идет речь.
Несколько слов про старые АОГВ Эконом
Завод ЖМЗ ранее выпускал несколько моделей газовых котлов АОГВ Эконом.
Мощностью 23,2 кВт были все котлы АОГВ и АКГВ производства до 1996 г. Они оснащались двумя видами стандартных блоков Эконом и, что характерно, оснащались круглой чугунной горелкой. Называется "насадок горелки". Более поздние модели имели подобную горелку, но более малой мощности - 17,4 кВт.
Были также котлы с названием АОГВ-11,6 кВт, но исполнялись они в большом корпусе от АОГВ-23,2. А далее, с течением времени корпуса теплообменников стали изменяться. Но изменнения эти были незначительны. Так что, по-сути, старая АОГВ не сильно отличается по габаритным размерам и выводами труб и газохода от современных моделей, выпускаемых сегодня.
АОГВ Эконом прост в работе, прост в починке. Он немного неуклюжий или страшноватый на вид, но свои функции выполняет исправно. Запчастями и блок, и котел обеспечены полностью. Тем не менее, завод не делает упор на подобную оснастку.
АОГВ Эконом больше не изготавливаются. Хотя, ситуация может и измениться.
Теперь, когда с названием котла более-менее понятно разберем три самых основных вида АОГВ, которые выпускает завод на сегодняшний день.
Первый тип это АОГВ Комфорт (Н)

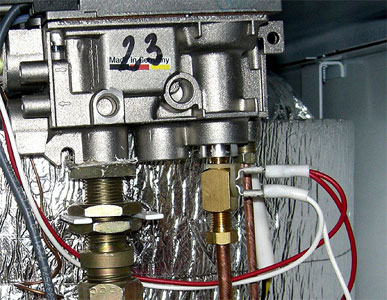

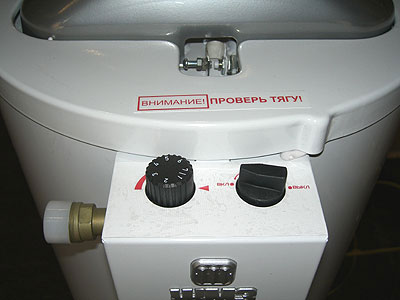

Н - означает новинка. Газовые котлы АОГВ Комфорт Новинка оснащаются газовыми клапанами Mertik Maxitroll. Основные модели этой серии АОГВ-11,6 АОГВ-17,4 АОГВ-23,2 и АОГВ-29,1. Кстати, котел мощностью 29,1 кВт также оснащен стандартным газовым клапаном Mertik. Это произошло по тому, что данный газовый клапан обеспечивает необходимую для котла такой мощности пропускную способность по количеству потребляемого им газа. Кстати, это единственная модель такой мощности из всех серий (Н). Варианты АКГВ также существуют. Завод отменил в этой конструкции большие выпуклые дверцы и заменил их узким кожухом, на который вывел термометр и спрятал под ним всю остальную оснастку. Все ручки управления выведены сверху.
Третий тип это АОГВ Универсал (Н)

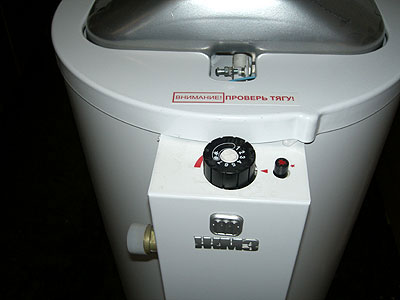

Газовые котлы АОГВ Универсал Новинка оснащены газовым клапаном Eurosit 630. Основные модели этой серии АОГВ-11,6 АОГВ-17,4 и АОГВ-23,2. Котел мощностью 29,1 кВт в этой линейке отсутствует, т.к. Eourosit 630 не может обеспечить необходимую подачу газа для котла 29,1 кВт и здесь необходимо устанавливать клапан 820 Nova. Варианты АКГВ в этой серии также присутствуют. Завод и в этом варианте отменил большие выпуклые дверцы и заменил их узким кожухом, на который вывел термометр и спрятал под ним всю остальную оснастку. Ручки управления блоком выведены сверху. Хотя были переходные варианты с открывающейся дверцей на петлях. Эти котлы оснащались другими термопарами.
Четвертый тип это АОГВ ЖУК
Котлы ЖУК исполнены следующим образом. Цилиндрический теплообменник помещен в квадратный кожух, где выведены все элементы управления, термометр и ручки. У котла есть три вида шифров, которые подразумевают исполнение. Это просто ЖУК, а также ЖУК (01) и ЖУК (02). В чем разница?

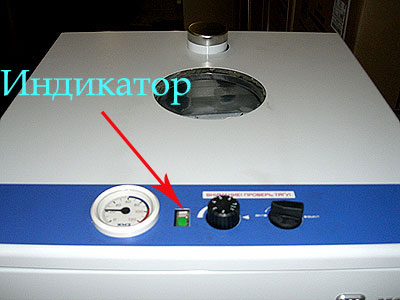

Главное отличие Жука от всех серий, показанных выше, наличие квадратного кожуха. В связи с таким исполнением, свободный доступ к теплообменнику весьма ограничен, а нам надо контролировать наличие пламени на запальнике при розжиге котла. Для облегчения этого действия котел оснащен Индикатором наличия пламени запальника. Это такое окошко, которое просто меняет цвет при наличии пламени на запальнике. Далее опишем все три варианта котлов ЖУК исходя из корпуса, индикатора наличия пламени и типа газового клапана.
Котлы серии ЖУК. Квадратный кожух. Оснащены Индикатором наличия пламени. Газовый клапан Mertik Maxitroll. Модельный ряд начниается с АОГВ ЖУК - 11,6 по АОГВ ЖУК - 29,1. Варианты АКГВ такие же. Перейти в этот раздел.
Котлы серии ЖУК (01). Квадратный кожух. Без индикатора. Газовый клапан Mertik Maxitroll. Модельный ряд начинается с АОГВ ЖУК (01)- 11,6 по АОГВ ЖУК (02) - 29,1. И такие же АКГВ. Перейти в этот раздел.
Котлы серии ЖУК (02). Квадратный кожух. Без индикатора. Газовый клапан Eurosit 630. Модельный ряд начинается с АОГВ ЖУК (02) - 11,6 по АОГВ ЖУК (02) - 23,2. И такие же АКГВ. Перейти в этот раздел.
Стоит отметить, что все габариты всех теплообменников современных АОГВ (Н), выпускаемых заводом, а также котлов ЖУК всех трех исполнений по осям и диаметрам труб подключения полностью соответствуют ранее выпускаемым котлам и не требуют никакого вмешательства в обвязку, если возникла необходимость старый котел заменить новым. Если разница только в длине подающей отопления трубы котлов серий ЖУК. Она выше существующей стандартной трубы "подачи" отопления на несколько витков резьбы. И это единственная разница.
Еще один важный момент. Я и раньше говорил, и скажу еще раз, что все стальные сварные котлы долго и стабильно работают только при рабочем давлении не более 1,5 атм. Все варианты подключения с подпиткой из водопровода и применением закрытых расширительных баков без определенных знаний и оснастки закончатся текущим теплообменником. Поэтому, настоятельно рекомендую или использовать открытые баки, или правильно подбирать и регулировать закрытые при обязательной установке предохранительного клапана на 1,5 бара.
