Ремонт газового котла АОГВ-11,6 Жуковский в пос. Мичуринец

Исходные данные: Котел: АОГВ-11,6 ЖМЗ Эконом

Дата выпуска: июнь 2003

Блок автоматики (газовый клапан): Эконом ЖМЗ код 301084

Система отопления: с циркуляционным насосом

Теплоноситель: Незамерзайка

Газ: Магистральный

Запах газа от котла. Невозможно запустить котел, не зажимая кнопку электромагнита, чтобы газ шел напрямую к запальнику. Регулятор температуры при установке на + 60С не срабатывает и котел уходит в температуру 90+.

Ревизионный осмотр котла, с целью выявления указанных Заказчиком неисправностей и их причин. Проверка автоматики газового контроля, датчика перегрева и работоспособности регулятора температуры. Регулировка и настройка датчика температуры котла ТФ-2 (если он не сдох). Общие рекомендации и проверка работы оборудования с точки зрения общего состояния системы отопления.

Котел в нестандартном исполнении. И почему я опять это вижу? ЖМЗ вообще этим иногда сильно удивляет. Есть котел АОГВ-11,6 Эконом. Там три разные термопары. Они по-разному закрепляются, по-разному выглядят и по-разному расположены. В нашем случае термопара еще и немного короче, чем должно быть. Буквально на сантиметр. И при напяливании гайки на электромагнит никак резьба не схватывается. ))) А снизу все закреплено штатно. Приходится выЁживаться.

1. Разбираем клапан. Износ диафрагмы верхнего клапана. Чревато тем, что газ просто напрямую, без нажатия кнопки поступает в котел. Проверяется просто. Открываем газ на котел и  подносим спичку к запальнику. Если загорелся, даже чуть-чуть, - чревато отключением газа со всеми вытекающими. Срочно меняем резинку. Вот эта глубока борозда и есть износ. Через эту щель газ и сочится.

2. Старая термопара под замену. Одна из редких ситуаций, когда хромель-капель, т.е. головка термопары внешне цела, а все выгорело внутри и термопара выдает напряжение 25 мВ, но под нагрузкой не держит. Термопару заменил.

3. Прокладка запальника просто отсутствует, и мы наблюдаем вот такую намотку. Но запах газа не отсюда. Это развалилось уплотнение штока. Прокладка запальника теперь новая.

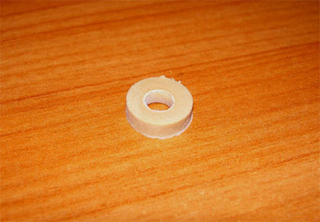

4. Уплотнение штока самая неприятная прокладка. Некоторые даже снимают блок, чтобы ее заменить. Надо лечь на спину под блок. И нужен яркий свет. Если доступ к котлу ограничен, то замена уплотнения превращается в пытку. Но однажды жена посоветовала мне использовать хирургический зажим. И, дело сразу пошло на лад.))) Главное удалить полностью все засохшие куски из этой проточки. Иначе новая прокладка ровно не встанет. И, когда прокладка наконец-то встала на свое место, как всегда, смазываем только шток сильфона, а не целиком прокладку уплотнения! Для порядка можно после установки уплотнения штока подождать минут 5, пока она вся полностью займет свое место и медленно расправится. Газ не пускать!

5. Электромагнитный клапан под замену!!! Когда видишь контакт электромагнита вот в таком сплющенном состоянии, то понимаешь, что наука о контактах, это все-таки понимание как это все работает, на малых напряжениях, на больших токах, на сечениях, а не ТУПО затяжка со всей дури всего что есть, со всех сторон, ..типа ключом, бляха... Но дело еще и в том, что к котлу никто не подходил все это время

6. При обратной сборке и пуске не произошло ничего нестандартного. Кроме того, что термопара усиленно не хотела накрутиться своим контактом на контакт ЭМК. Не хватало длины. Но в итоге хватило. Выудил.

7. При пуске основной горелки никаких хлопков. Регулятор установлен на +60С и чётко откалиброван при помощи нижнего винта ручки. Отключение при заявке на + 60С на + 63 С  Норма! Раньше приходилось снимать клапанную крышку, чтобы визуально определить зазор между седлом и прокладкой нижнего клапана. Иначе просто не понимал как регулятор работает и когда начинает срабатывать!!!

8. Пламя на основной горелке при включении от запальника вспыхивает с интервалом в 0,5-0,8 сек. Отлично!!!

9. Акт о состоянии оборудования и его готовности к стабильной работе сроком на один год выдан.

Общая длительность работы: 2,0 часа

Котел очень грязный и неухоженный.

С 2003 года к нему никто не подходил. Фольга, намотанная сверху на прерыватель закрывает окно прерывателя тяги. Это неприемлемо. Все резинки и прокладки газового клапана необходимо "прокасторивать" хотя бы раз в три года.

Рекомендации: Установка дверцы прерывателя тяги. (Потом нашлась сама! )

Гарантийные обязательства и возможности для Заказчика: При повторном выезде в течение 2021 года скидка на все работы 50%.

Красный, т.е. закрытый расширительный бак не всегда работает как нужно. За этим надо следить. Сколько ни говори, все равно никто не следит! Иначе потечёт котел.

И вся работа была проделана в маске и перчатках. Тяжелый вздох. )))

Статус работы: ПОЛНОСТЬЮ ЗАВЕРШЕНО.
