По многочисленным просьбам публикуем устройство и работу электромагнитного клапана, которым оснащены газовые котлы АОГВ Ростов. Это устройство спроектировано и запущено в производство заводом еще в 60-х-70-х годах. Сам факт того, что 21-м веке мы все еще нуждаемся в тщательном изучении работы этого устройства говорит только о том, что устройство 70-х оказывается гораздо надежнее, чем все то, что предложено "прогрессом" за прошедшие 50-60 лет. А это связано, как я думаю, только с тем, что электроэнергии все равно на всех не хватит. А если и хватит, то стабильности в поставках на все 100% все равно никто не гарантирует. Кому, начиная с любой области, до сих пор вырубают свет во время грозы? Да всем! Поэтому, устройства, обеспечивающие работу газовых котлов, независимо есть в сети электроэнергия или нет, всегда были, есть и всегда будут передовыми в бытовом хозяйстве. Самая лучшая служба безопасности какая? - самая незаметная и ненавязчивая. Так и эти устройства служат нам годами вообще не обращая на себя нашего внимания, не требуя особой квалификации, ни специальных средств для диагностики, ни сервиса, ни времени, ни средств. Еще раз подчеркну, - еще в 70-х годах...
Основные моменты

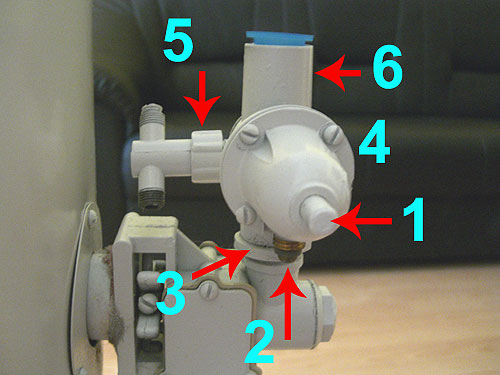

Чтобы сразу начала появляться хватка, сначала рассмотрим электромагнитный клапан в состоянии. когда он установлен на котел. А позже снимем его и рассмотрим, держа в руках. Все необходимые нам элементы пронумерованы на фото. Хватка нам понадобится для того, чтобы быстро понять что у Вас за котел, даже если паспорт потеряли. Быстро выяснить, что необходимо заменить. Заказать все это и пойти делать другие дела.
Смотрим номера:
6. Патрубок подачи газа в котел. Если вынуть эту заглушку, в глубине увидим обычную сетку (кружок). Этот патрубок имеет резьбу внутри или снаружи. Наружная резьба диаметром 3/4'' для котлов АОГВ от 17 кВт до 35 кВт. Для котлов АОГВ-11,6 - резьба внутренняя 1/2'', - что мы здесь и наблюдаем. Далее...
5. Штуцер выхода газа на тройник автоматики по тяге. С этого тройника газ имеет выходы: вниз, на запальник котла, и вверх, на трубку аварийного отключения газа в случае перегрева.
4. Заглушка газовой части электромагнитного клапана. Она расположена с тыльной стороны ее на этом фото не видно.
3. Патрубок для подключения к регулятору температуры газового клапана. Этот патрубок всегда короче патрубка подачи газа (6). И в нем всегда резьба только внутренняя диаметром 1/2''.
2. Контакт для подсоединения термопары газконтроля к обмоткам электромагнитной части устройства. Быстро приложив рулетку от гайки, накрученной на контакт (3) и измерив расстояние вдоль термопары до ее первого загиба, сравнив эту длину с длинами термопар для АОГВ Ростов, можно быстро определить какая на Вашем котле установлена термопара.
1. Кнопка электромагнитного клапана для ручного пуска газа на запальник. Если эта кнопка "смотрит" в сторону, а не вверх как у Жуковского, то это точно "Ростов".

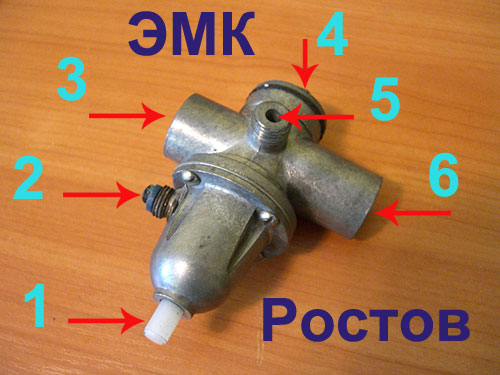

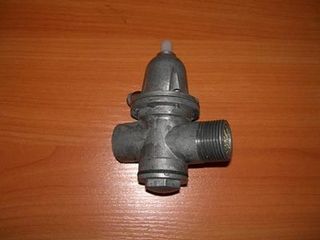

Далее отделяем электромагнитный клапан от котла и проверяем по цифрам еще раз. На втором фото уже хорошо видна заглушка газовой части клапана (4). И заметна разница в длине между патрубками 6 и 3. И понятно как надо устанавливать клапан на свое место, - контакт (3) для подключения термопары должен "смотреть вниз".
Если это понятно, переходим к разбору электромагнитного клапана для газового котла АОГВ Ростов

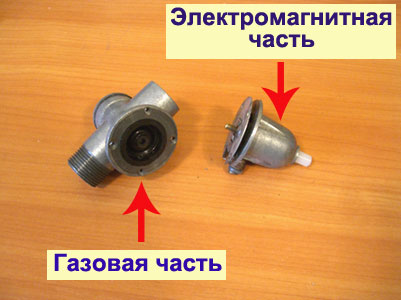

Для удобства проникновения визуального материала в мозг, мы сделали на предложенных фото надписи. Это сильно упрощает все основные комментарии, поскольку, лучше все один раз увидеть, чем попусту болтать языком. Поехали! Выворачиваем четыре винта из крышки клапана и отделяем верх от низа. Перед нами электромагнитная и газовая части устройства. Даже как-то затрудняюсь ответить на вопрос "Какая часть сложнее по устройству?" Ну, скорее всего, начнем с электромагнитной части, поскольку она главная и управляет ситуацией.
Электромагнитная часть клапана АОГВ Ростов

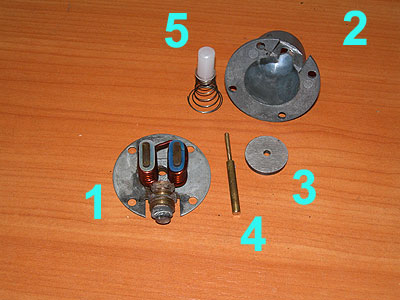

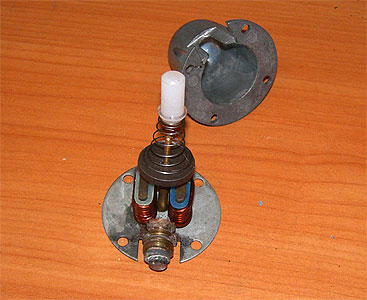

Скинув крышку электромагнитной части мы увидим следующую конструкцию. На втором фото цифрами обозначаем основные ее детали:
1. Электрическая часть. Здесь мы видим две обмотки и контакт для подсоединения термопары газового контроля.
2. Крышка электромагнитного клапана.
3. Шайба.
4. Шток.
5 Кнопка с пружиной, которая надевается на шток.

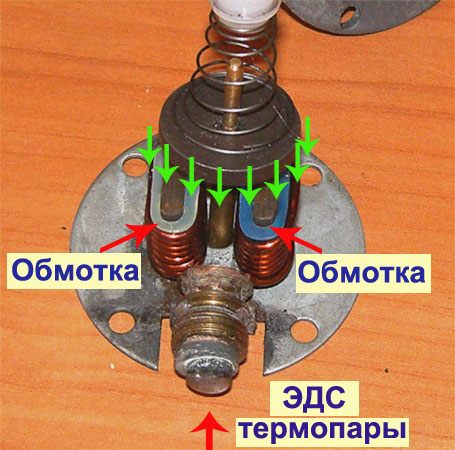

Работает эта штука так. Нажимаем на кнопку 5, прижимая тем самым шайбу 3 к обмоткам электрической части 1. Газ пошел на запальник котла. Разжигаем запальник и ждем, когда нагреется термопара газового контроля и начнет вырабатывать ЭДС. После чего шайба 3 "примагнитится" к контактам обмоток и останется в таком "залипшем" положении, пока горит запальник котла и термопара работает. Клапан газовой части благодаря этому остается открытым и газ поступает на котел. Если этого не происходит, то либо термопар не в порядке, либо обмотки не возбуждаются и шайба 3 не может прилипнуть. Тогда заменяем термопару и электромагнитный клапан новыми. Или меняем термопару и катушку электромагнитного клапана.
Информация к размышлению. (Поправка от 20.01.2022 г) Качество магнитных катушек оставялет желать лучшего. Чтобы на 100% электромагнит работал, существует вариант гибридного электромагнита, в основе которого используется магнитная коробка производства ЖМЗ. Информация о гибридном клапане находится здесь.

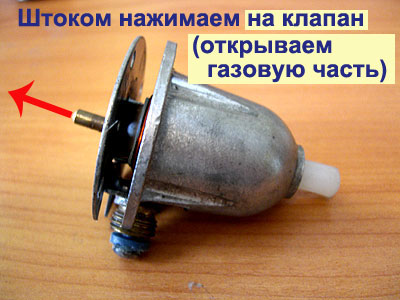

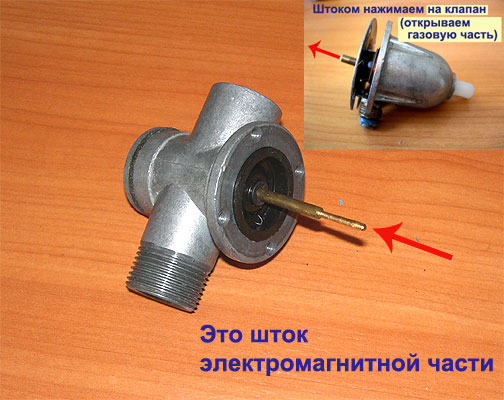

Электромагнитная часть связана с газовой штоком 4. Именно штоком электромагнитной части мы нажимаем на шток клапана газовой части, чтобы пустить газ. Далее.
Мы даже вытащили шток из электромагнитной части, чтобы было видно куда он упирается внутри изделия. Упирается он в мембрану газовой части. Это уплотняющая мембрана, под которой уже находится газ. Она может износиться и есть возможность заменить ее новой. Далее.

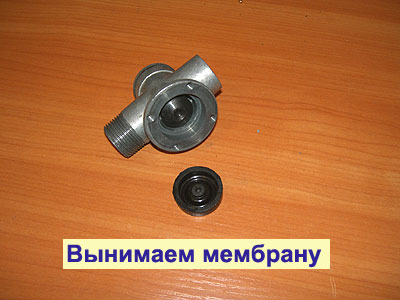

Внимаем эту уплотнительную мембрану. Под ней видим пластиковую подкладку. Это для того, чтобы мембрану просто не проткнуть штоком при нажатии.

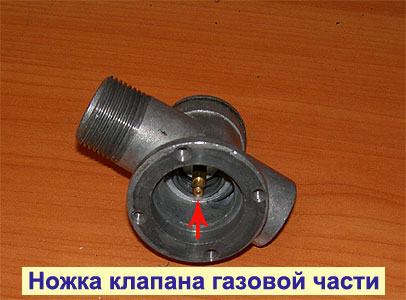

Эта подкладка также легко вынимается и мы наконец видим ножку клапана газовой части.

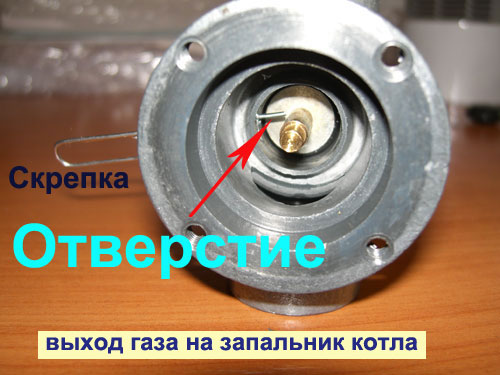

Важно чтобы Вы увидели отверстие для хода газа на запальник. Для удобства мы туда засунули скрепку.

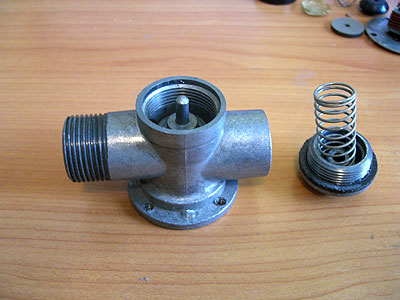

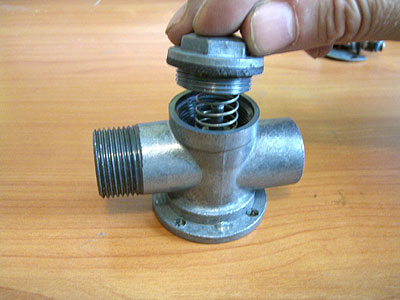

Клапан из газовой части вытащить невозможно, - надо откручивать гайку сзади. При выворачивании последней мы видим, что газовый клапан внутри газовой части подпирается пружиной. То есть при нажатии на шток электромагнитной части вручную и запуска газа к запальнику и на весь котел, пружина сопротивляется. Они и закрывает клапан в случае задувания запальника котла или при прекращении поступления ЭДС о термопары на контакт 2.
Вытаскиваем клапан и видим что это простейшая, без тонкостей, конструкция.
По простоте инженерной мысли мы можем судить одновременно и о надежности данного изделия. Просто и сердито. Механический износ здесь практически не имеет места. Износ резиновых частей возможен, но если смазать касторкой, то и он откладывается на довольно долгий строк.
Вот такие дела. Удачи! Перейти в раздел Запчасти для АОГВ Ростов.
