Замена регулятора температуры для газового клапана Honeywell (Mertik Maxitroll)
Возможно, что Вы здесь именно по потому, что Ваш котел с блоком Honeywell (он же Mertik Maxitroll) не выключается при достижении указанной температуры? Поздравляю! Вы нашли, то, что искали!
Пользователи газовых котлов АОГВ довольно различны в своей теоретической или практической подготовке. Я не знаю, кто сейчас читает эту статью.. Вобщем, в любом котле с газовым клапаном, независимым от электроэнергии, температура регулируется такой штукой, которая называется "сильфон-термобаллон". Другими словами , - регулятором температуры. Или, датчиком температуры. Кто как называет. Я буду пользоваться всеми словами, чтобы всем было комфортно.
Все случаи, конечно, только из моей практики. Фото блока прилагается.
Это блоки старый и новый. с 2002 по 2010. И с 2010 по сей день. Регуляторы у них одинаковые.
Как точно понять, что регулятор Honeywell накрылся?
1. Котел стоит в котельной, или в ванной. Живем, живем. И вдруг отопление остывает. Котел выключился. Приходим, а на нем температура +95С. Его термореле отключило. Запускаем котел. Уходим. И через пару часов, а то и быстрее, - история повторяется. Включаем котел и периодически заходим проверять, и замечаем, что котел никак не реагирует на установленную температуру, а греется дальше, пока не закипит. Вывод - регулятор Honeywell накрылся.
2. Разжигаем котел. Держим ручку (1) в нажатом положении, отпускаем. Запальник горит. Поворачиваем ручку (1) влево против часовой стрелки, т.е. включаем основную горелку, а она не включается. Крутим ручку регулятора (2), а котел никак не реагирует. Это означает, что "гармошка" сильфона так "разъехалась", что нет свободного хода. Зажало клапан в закрытом пложении. То есть регулятор Honeywell накрылся.
3. Пока нас нет, кто-то крутил ручку (2) регулятора. Может, ему стало жарко, и он решил сделать по-тише, понятия не имея, что с температуры + 60 С и выше температуру на регуляторе резко уменьшать не рекомендуется. Давление в "гармошке" высокое, ручка идет по резьбе, - рука сопротивления не чувствует. И регулятор лопается. Приходим, с работы, а котел закипает. А он, кто-то и говорит, - Ничего я не трогал, - и смотрит себе телек дальше. А регулятор то накрылся. Ему голову свернули!
4. Бывает, когда два котла стоят в паре параллельно. Один работает, а другой выключен. Не мудрено, что когда на одном котле высокая температура, а на другом регулятор стоит в положении (1), что соответствует температуре +35+40С, "гармошке" расшириться некуда и регулятор, в конце концов, раздавит сам себя. И об этом никто не знает. Один котел полгода поработал, включаем второй. А он уходит в закипание! Новый котел! Всего полгода. А у него уже регулятор накрылся! Это его температура от первого котла раздавила. Поэтому, когда у Вас два котла в паре, выворачивайте на неработающем котле регулятор на максимум, чтобы дать свободный ход "гармошке" расширяться и сокращаться. Но в случае, когда мало опыта итог один - регулятор Honeywell накрылся!
5. Вопрос: А бывают случаи, когда регулятор Honeywell просто так взял и накрылся? Думаю, что нет. Причем, слышал мнение о том, вот, мол, раньше на старых блоках Honeywell регуляторы работали гораздо надежнее, а на Mertik Maxitroll после 2010 го они более хлипкие что-ли. Отвечаю. Регуляторы на старых и новых блока одинаковы абсолютно. И по технологии, я уверен, ни чем не отличаются.
Мне кажется, что это просто мы стали более суетные что-ли. Более резкие. Менее восприимчивые к тому, чтобы в нужный момент сосредоточить внимание на чем-то конкретном. В уме очень много задач решаем одновременно, да еще от многих серьезная зависимость. Поэтому, бывают случаи, когда регулятор Honeywell просто так взял и накрылся? Бывают! И мы не помним от чего? Примите это спокойно! Тем более что эта статья, - решение данной проблемы! Чему мы очень рады!
6. Был еще случай, когда расковыряли блок автоматики. Да так, что даже при исправном регуляторе котел не выключался. При чем, при неправильно собранном блоке, был звонок на завод с просьбой помочь приобрести регулятор. А когда я приехал, выяснилось, что рычаг во второй камере собран неправильно и с регулятором-то все в порядке, а надо собирать по новой сам блок. Я очень благодарен подобному случаю, который научил меня понимать весь механизм работы блока Honeywell (он же Mertik) в двух камерах и его регулировке.
О замене регулятора по гарантии скажу сразу
Все котлы с блоками Mertik, Honeywell и Eurosit поставляются с исправным регулятором. И вам ни за что не доказать, что регулятор абсолютно нового котла не дожил до окончания гарантийного срока. Случаи были? Нет. Случаев не было. Регуляторы в новом оборудовании всегда исправны. Читайте паспорт и согласитесь, это Вы свернули ему голову. И если в период гарантийного срока регулятор на Вашем котле накрылся, даже не звоните на завод или дилеру. Не поможет. И зная о том, насколько все мы нервные, не советую проверять мои слова. Даже чуть-чуть.
О замене блока целиком новым
Критерий на будущее. Кстати, а Вы знаете, кто всегда сразу сомневается в исправности любого газового клапана? Обычно тот, кто вообще не понимает, как он работает. Если после диагностики или, просто не глядя, Вам советуют заменить блок, знайте, - в работе клапана ничего не понимают. А знаете почему? Потому, что там кроме двух ручек, трех прокладок, пары пружинок и двух дырок ничего нет! И, сказать Вам, - Замените блок, - ЭТО НИЧЕГО НЕ СКАЗАТЬ! И этот критерий касается любого, - слышите?,- любого газового клапана. Только лишь исключая случаи механических, термальных и других повреждений оборудования. Ну, или когда я, пьяный, с кувалдой, на радостях, взял да и разнес избу, ну и блоку заодно досталось. Во всех остальных случаях, - блок всегда, Вы слышите? ВСЕГДА в норме и что-то не так с его оснасткой: термопарой, датчиками, регулятором температуры, запальником, условиями работы (задувает) и т.д. Газовые клапаны это, по сути, сердце человеческое. Никогда с ним не бывает проблем. И от пересадки сердца, больные вены на ногах не обретут здоровье.
Итак!
Замена, которую мы предлагаем! Сильфон Honeywell 2
Это сделали мы! Точнее, довели готовое изделие. Которое после доводки перестало им быть, а посему это новое изделие, выпущенное по подобию оригинала.
Во-первых я очень рад, что такая замена есть! Что она нашлась! И я очень рад, что при подгонке гармошки сильфона удалось достичь необходимого размера без разрушения корпуса гармошки.
Первые попытки выдали результат, что новый сильфон, назовем его Honeywell 2, запаздывал с отключением где-то на 10-15 градусов. Но, наконец-то достигнуто полное совпадение по размеру гармошки. Это очень важно! Дело в том, что ход расширения гармошки сильфона, то есть, от момента, когда котел холодный + 25С, до момента, когда котел горячий + 75С+85С всего 2,5 мм!!! На глаз расширение гармошки сильфона увидеть невозможно! Только измерять Штангельциркулем. Ничего себе точность регулировки блока, когда весь температурный диапазон укладывается в 2,5 миллиметра!
Во-вторых, возможность замены регулятора избавляет нас от жутких затрат, связанных с заменой блока (который еще надо найти) или заменой котла. Регуляторов то нет! И никогда не будет!
А В-третьих, я Вас сейчас научу, как это сделать
Газа мы не касаемся. Мы занимаемся по-сути настройкой регулятора температуры клапана, которая разрешена в паспорте. Той его частью, которая закрыта от доступа газа и не требует квалификации от работника. Поскольку, ручку регулятора температуры крутить разрешено пользователю котла самим заводом, все наши действия в рамках дозволенного.
Работы по замене сильфона H2 В принципе, нет никаких особых условий, которые надо соблюсти, чтобы начать замену регулятора новым. Ну, может идеально, когда котел холоднее +35С. При сильно нагретом есть ощущение, что будет сложнее. Не пробовал. А на холодном все довольно просто.
1. Снимаем пластмассовую крышку блока, в том случае, конечно, когда она есть. Она держится одним винтом возле ручки (2), а справа защелка на корпусе. Просто поддеваем. Готово.
2. Ручку (2) аккуратно поддеваем вверх и просто снимаем с латунного колпачка. На него ручка и надевается. Сделали.
3. Фиксирующую шайбу (4) поддеваем вверх. Ее надо просто стянуть вверх. Она фиксирует капилляр регулятора (3). Принципиального значения наличие этой шайбы в дальнейшем для нас не имеет.
4. Против часовой стрелки выворачиваем латунный колпачок (5). И свободно вынимаем неисправный регулятор из стакана.

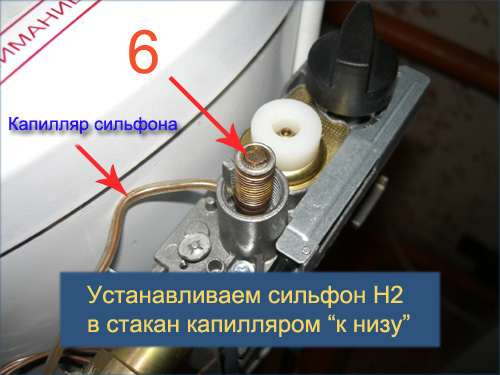

5. Берем новый регулятор Н2 и ставим его гармошкой в стакан клапана той стороной, из которой торчит шток. Это позволит капилляру, который выходит из гармошки удобно расположиться внизу.
6. Шайбой (4) можно зафиксировать капилляр, а можно и не фиксировать. Не принципиально.

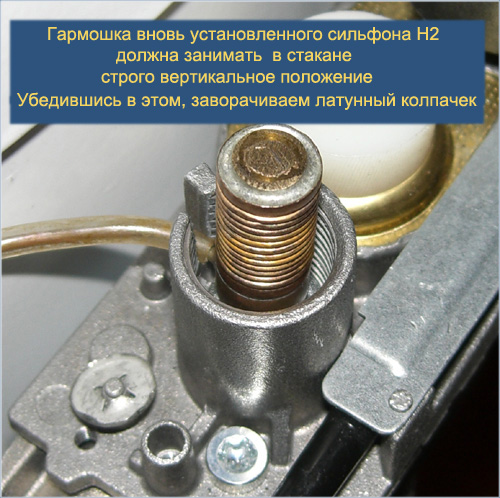

7. Заворачиваем латунный колпачок на место. Криво гармошка (6) просто физически не сможет встать, но я настоятельно рекомендую зафиксировать ее строго вертикально. Заворачиваем латунный колпачок и ждем, когда услышим тихий щелчок. Это гармошка надавила на коромысло и закрыла газ на основную горелку. Теперь медленно выворачиваем колпачок против часовой и когда услышим опять такой же щелчок, - это коромысло клапана открылось и газ идет на основную горелку. Вот этот щелчок на холодную и есть первое положение ручки (2) при окрытии клапана.
8. Берем ручку (2) и надеваем на колпачок таким образом, чтобы цифра -1 на ручке была как раз напротив риски. Риска находится на пластмассовой крышке клапана. Или на "панели-галстуке", которой закрывается блок на новых котлах. (Крайне неудобная и мерзкая железка!)
9. Ставим на место пластиковую крышку клапана. Если она у Вас есть. Запускаем котел. При положении регулятора в положении 1 котел может уже отключиться при +35 С в котле. Бывает, когда чуть позже. Но все это работает! Наслаждаемся! Идем заниматься другими делами.
P.S. Очень радует то, что есть возможность помочь устранить и такую неисправность! Если же Вы все-таки далеки от того, чтобы сделать подобное самостоятельно, ниже смотрите на две карточки товара. Сам Сильфон H2 с доставкой и он же с доставкой и установкой. Зона нашего действия Москва до 40 км от МКАД. (Если задача выехать дальше, укажите расстояние)
Обычно регуляторы на блоках выходят из строя неожиданно и вызов "с установкой" может иметь своею целью помочь, например, родителям, которые живут в загородном доме, а Вы где-то по делам и Вам некогда в это вникать. Понятное дело, что именно я к Вам и приеду.
Всем спасибо!
