Что необходимо знать?
1. Электромагнитный клапан АОГВ в рабочем положении удерживается ЭДС(электро-движущая сила, 20-25 mV), которую вырабатывает термопара. Это не клапан неисправен, если все работало нормально, и вдруг, кнопку клапана надо чем-то подпирать или как-либо механически удерживать. Обычно ремонт начинают с замены термопары. Само собой, если до котла ехать далеко и долго, и суть проблемы не выяснена, с термопарой можно прихватить и клапан, чтобы сделать и закончить эту тему разом. Особенно, если котлу уже немало лет.
2. Кнопка клапана открывает доступ газа к запальнику. В нажатом положении кнопки газ к запальнику поступает в обход всех других кранов и защит, кроме отсечного крана при вводе газа в дом. Имейте в виду! Перед тем как начать, - перекрываем вход газа в дом.
3. Под электромагнитным клапаном расположена мембрана электромагнитного клапана 301028. Такая черная, толстая резинка. Она изолирует блок от проникновения газа наружу, через иглу клапана. Если попахивает газом, как правило, - мембрана рассохлась. Ее меняем заодно с клапаном. Внутри мембраны находится круглая пружинка-распорка. Не теряем ее! Многие выкидывают старую мемрану с пружиной, ставят новую без нее, и запах начинается через некоторое время опять.
4. Аккуратность, последовательность и внимательность необходима. При соблюдении и понимании всего вышеперечисленного на замену электромагнитного клапана мы потратим от 10 до 15 минут.

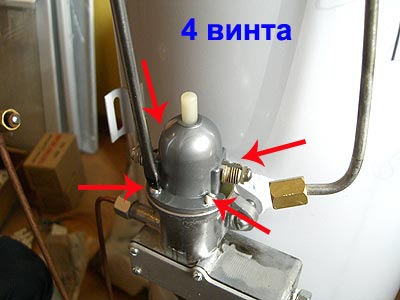

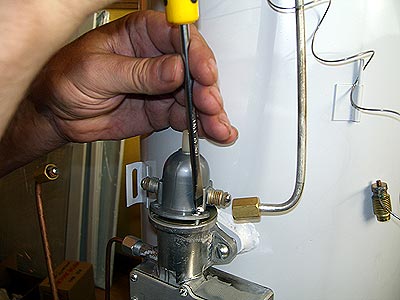

Перекрываем газ. Выворачиваем 4 винта, которые держат клапан. Кроме отвертки, возможно, понадобится еще нож.

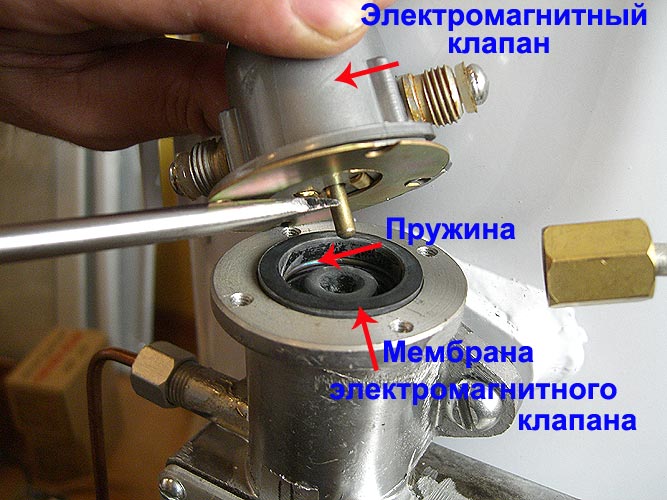

На большом фото смотрим как иглу коробки придерживают отверткой или ножом. Также, при установке нового клапана, игла которого замотана скотчем, - снимаем скотч, придерживаем ножом иглу и устанавливаем ее в центр мембраны.

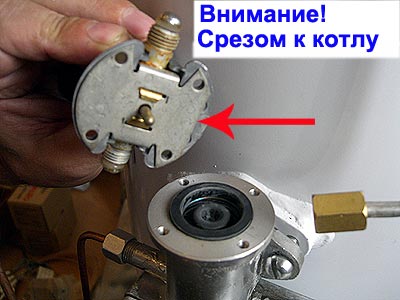

Замечаем, что клапан имеет полукруглую половинку и половинку как бы со срезом. Так вот этим самым срезом новый клапан ставить к котлу, чтобы винты совпали.

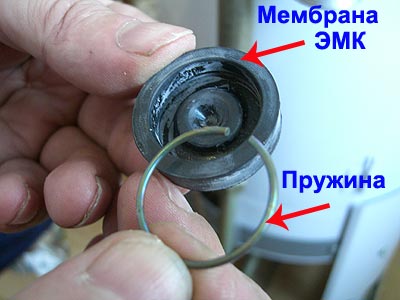

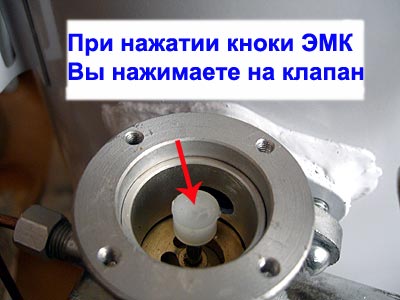

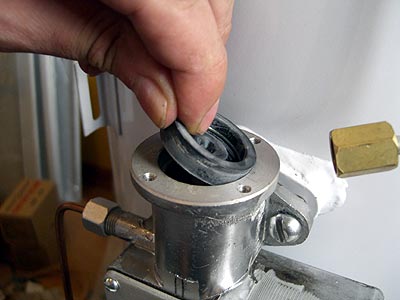

Достаем мембрану. Внутри мемраны находим пружинку. Вынимаем. Вставляем пружинку в новую мембрану. Укладываем свежую мембрану в нишу. Последнее фото как раз эту нишу и представляет. Вот эта "белая пипка" - колпачек верхнего клапана запальника, на который мы и надавливаем кнопкой клапана, пуская газ к запальнику. Ее не трогаем. Мембрану уложили. Берем новый электромагнитный клапан. Поворачиваем срезом к котлу. Снимаем заводской скотч, придерживаем иглу ножом или отверткой. Иглу - в центр мемраны. Заворачиваем винты.
Кстати. Контакты клапана - простые электрические контакты. Не надо газовым ключом №1 заворачивать до дури гайки термопары и датчика тяги. У некоторых коробок так "плющили" эти контакты, что внутри рвали провода обмоток. Просто, легко, и чуть подтянуть ключиком, только, чтобы обеспечить плотный электрический контакт. Электромагнитный клапан любит чистоту и сухой воздух.
