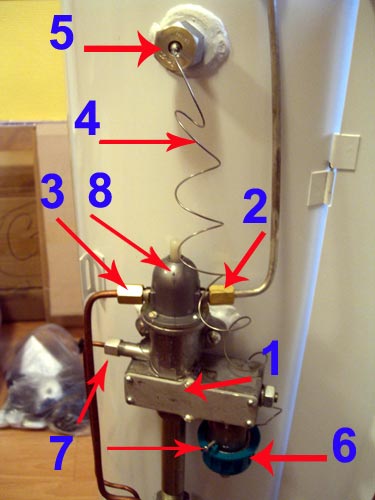

У электромагнитного клапана (магнитной коробки 301013), как мы видим, два контакта. Смотрим общее описание оснастки клапана.
Это контакты 2 и 3. Один контакт подключен к термопаре.
При нагреве в пламени запальника, термопара вырабатывает ЭДС, которое удерживает кнопку клапана в нажатом положении, т.е. верхний клапан блока, "питаясь" ЭДС от термопары открыт, и допускает газ к запальнику. Если термопара не работает или контакт термопары с электромагнитным клапаном ненадежный, то котел выключается так и не запустившись. Здесь все понятно?
Если в этом подключении все в порядке, то перейдем ко второму контакту электромагнитного клапана. Речь идет о контакте № 2.
С этого контакта под крышку котла уходит кабель. Кабель этот заключен в термостойкую толстую жесткую трубку. Кабель и приходит к так называемой термопластине. Термопластина 301015 - это примитивнейшее устройство, задача которого отключить работающий котел при плохой тяге в дымоходе. Как это происходит?

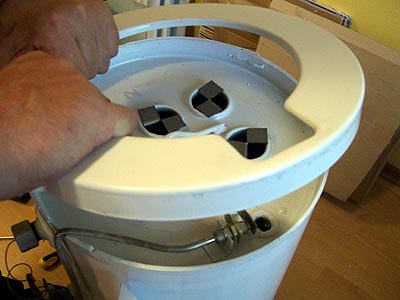

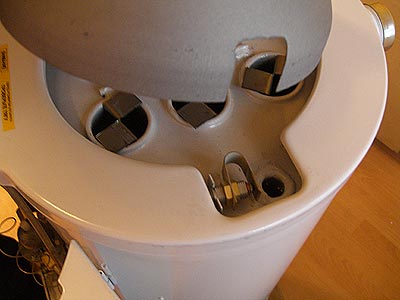

Сначала доберемся до термопластины. Она расположена в нише, рядом с отверстием для установки термометра-градусника. Чтобы полностью увидеть всю конструкцию вместе с кабелем, необходимо снять верхнюю крышку.

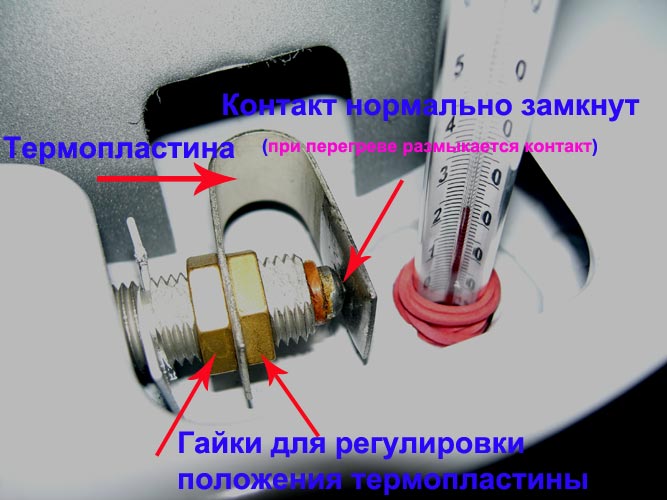

Добравшись до термопластины, рассмотрим эту конструкцию. Термопластина зажата двумя регулировочными гайками. Смещая обе гайки левее или правее, мы, тем самым, добиваемся того, чтобы контакт был нормально замкнут. При повышении температуры в районе дымохода, пластина отгибается и размыкает контакт. Котел выключается. Так это должно работать. По-крайней мере, так было задумано. На деле получаем полное окисление или просто ржавение, или прогнивание от конденсата всего этого механизма. Как правило в этом месте скапливается грязь в большом количестве, контакт то есть, то нет. Обычно эта неисправность сильно сбивает с толку при замене той же термопары на новую.
Содержание этого механизма в чистоте и порядке в течение многих лет - задача непростая. Если Вы заменили термопару, а котел все равно работает не стабильно, и иногда вдруг выключается, надо отсоединить кабель термопластины от электромагнитного клапана и просто замкнуть контакты клапана напрямую. Если это Вам покажется сложным, сам завод дает так называемую контрольную гайку 301064, для быстрого выявления этой неисправности. Также есть в наличии новые чистые термопластины.
