Самая частая неисправность энергонезависимого газового котла связана с работой термопары.
Речь в этой статье пойдет о работе газовых котлов АОГВ Жуковский. Если у Вас установлен газовый котел с энергонезависимой автоматикой Евросит 630 или NOVA 820, то прочтение этой статьи также поможет понять основную причину того, что электромагнитный клапан на автоматике не "держится открытым". Данные по термопарам SIT и тесты по их работе здесь. Данные и наши тесты по работе термогенераторов находятся здесь.
Почему кнопку на магнитной коробке приходится привязывать скотчем или чем то подпирать, чтобы она оставалась нажатой? И все это время эта кнопка в нажатом положении закреплена изолентой. И у всех соседей так же. Причины неисправности три. Освещаем первые две, по третьей причине готовим материалы.
Причина первая : в 80% случаев неисправна термопара газового контроля. Кнопка при исправной термопаре на работающем котле всегда должна оставаться в нажатом положении, а не выскакивать.
Как проверить термопару? Конкретный перечень действий.
1. У термопары два конца. Один нагревается пламенем запальника, а другим, термопара при помощи гайки, закрепляется на резьбу электромагнитного клапана.
2. Отделяем термопару от котла. Обеспечиваем стабильное пламя. Можно использовать и газовую конфорку на плите. Спокойное пламя свечи, мы думаем, наиболее соответствует условиям работы термопары в котле.

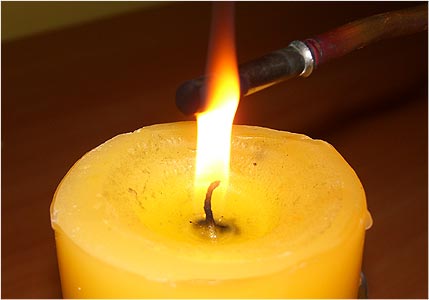

3. Погружаем кончик термопары в пламя. Размещаем над пламенем свечи примерно на высоте около 1 см.
4. Внимание! При длительном нагреве жар доходит почти до половины корпуса термопары. Можно обжечься. Не хватайте термопару по середине!

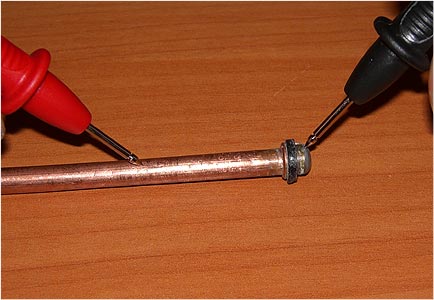

5. Включаем тестер на mV милливольты. Один щуп на корпус термопары, второй щуп на выходной контакт.

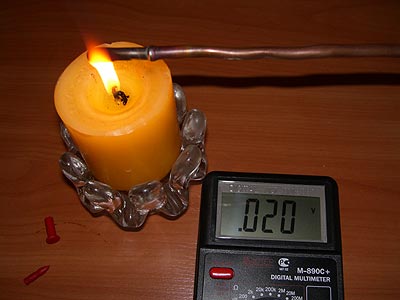

6. Примерно черз 30-40 сек после начала нагрева исправная термопара выдаст ЭДС от 17 до 25 mV. Если да, то признается годной и дело здесь уже не в термопаре, а в плохом электрическом контакте термопары с электромагнитным клапаном. Это может быть второй причиной отскакивания кнопки клапана.
Если термопара показывает сначала не более 18 mV, то это не значит что она неисправна. Еее надо подвигать в пламени и посмотреть есть ли изменение. Электромагнитный клапан "держится" идеально при выдаче ЭДС порядка 20-25 mV. Согласно практике и 18 mV также "держат" клапан. Но, если ЭДС меньше 16 mV кнопка уже не удержится. Теперь так. Если визуально вы видите на конце термопары прогар(глубокая черная вмятина) от времени, то однозначно - термопара под замену. Были случаи, когда отверстие запальника специально "расковыривали" до такого, что термопара выдавала 30 mV, но служила гораздо меньше. Кстати, термопары всех котлов мира со временем "прогорают" и ничего особенного в этом нет.
Перечень термопар, установленных на газовых котлах АОГВ Жуковский с газовым клапаном Эконом (Резьба М12):

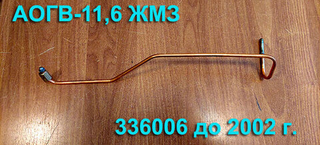

Термопара 336006 для котлов АОГВ-11,6 и АКГВ-11,6 Эконом выпуска до мая 2004 года. Поставляется без изгибов. Длина 62 см

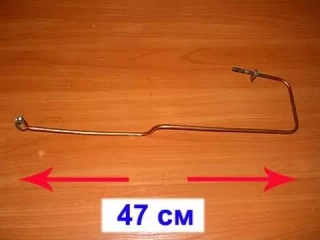

Термопара 390005 для котлов АОГВ и АКГВ-11,6 Эконом выпуска с 05.2004 года. Длина от гайки до самого нижнего изгиба 47 см
Термопара 301059 для котлов АОГВ и АКГВ -17,23,29 Эконом выпуска с 01.06.1996 до 02.2002 года. Длина от гайки до самого нижнего изгиба 57 см
Термопара 301002 для котлов АОГВ и АКГВ- 17,23 Эконом выпуска до 01.07.1996 года. Длина от гайки до самого нижнего изгиба 62 см
Термопара 364018 для котлов АКГВ и АОГВ-17,23,29 Эконом выпуска с 01.02.2003 до 05.2004 года. Длина от гайки до самого нижнего изгиба 61 см
Термопара 364022 для котлов АОГВ и АКГВ-17,23,29 Эконом выпуска с 05.2004 года. Длина от гайки до самого нижнего изгиба 61 см
Термопара 378003 для котлов КОВ СГ 43, КОВ СГ 50 серии Эконом выпуска с 2002 года. Длина от гайки до самого нижнего изгиба 53 и 64 см
ПРЕДУПРЕЖДАЕМ! Если кнопка клапана зажата чисто механически, помните, что в случае внезапного задувания запальника или горелки котла, дом начнет наполняться газом. Зажатая кнопка исключает срабатывание защиты при отключении газа или погасании котла. Вы держите вход газа в дом нараспашку открытым. Замените термопару вовремя. Устраните неисправность.
