Узел сильфона-термобаллона предназначен для закрытия газа на основную горелку при наборе котлом назначенной температуры. Это устройство работает чисто механически. Главный механический смысл работы сильфона заключается именно в растягивании и сжимании его "гармошки" от возрастающего при повышающейся температуры давления внутри сильфона. Подробно о устройстве сильфона и его работе - читать здесь. Если не совсем понятно, о чем мы здесь говорим....

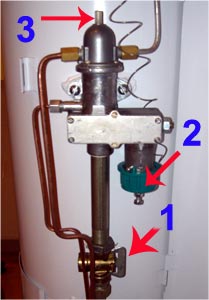

Так выглядит узел сильфона-термобаллона для газового котла АОГВ Жуковский.
Понятно, что есть всего два варианта работы котла: с неисправным сильфоном, или с исправным сильфоном. Так будет проще объяснить и осознать следующее...
Как работает котел с исправным сильфоном?
Пуск котла. Котел холодный. Закрываем кран (1), расположенный на трубопроводе, идущем на основную горелку (если он открыт). Такими кранами снабжены только котлы АОГВ Жуковский. Это делается для того, чтобы при нажатии кнопки (3) электромагнитного клапана газ шел только на запальник. Во-первых, - это для того, чтобы запальник, так сказать, уверенно поджегся. Во-вторых, - это связано с возможно низким давлением газа, которое лютой зимой иногда падает до 80-60 mbar. И неплохо было бы "весь газ пустить на запальник". В-третьих, - при пуске, когда котел холодный, "гармошка" сильфона сжата и нижний клапан блока автоматики Эконом всегда открыт. Его пружинка выдавливает. Подробно устройство блока Эконом - здесь. Поэтому, при нажатии кнопки (3) электромагнитного клапана газ поступает, кроме запальника, еще и на основную горелку. А зачем "делить" поступающий газ на две части?
Если есть сложности в понимании о чем сейчас идет речь - читайте про оснастку клапана.
Итак. Нажимаем на кнопку электромагнитного клапана (3). Газ пошел на запальник. Разожгли запальник, подождали 30-45 секунд и отпустили кнопку электрмагнитного клапана. Кнопка должна остаться в нажатом положении. После этого постепенно открываем кран (1) трубопровода, ведущего от блока к горелке. Основная горелка сразу разгорается, и котел начинает набор температуры. Ручку регулировки температуры (2) сильфона выставляем на нужную температуру, скажем + 60+70 С. При наборе котлом назначенной температуры, смесь внутри сильфона начинает расширяться, "гармонь" сильфона раздвигается, надавливает на шток и закрывает доступ газа на основную горелку. При остывании котла, "гармошка" сжимается, пружина выдавливает нижний клапан блока, тем самым открывая доступ газа на основную горелку. Горелка прикуривает от горящего запальника. И этот процесс так и длится, пока, например, не станет теплее на улице, и мы не захотим изменить температуру в котле на пониженную.
Вот здесь нас и поджидает первая неисправность. Точнее, не неисправность, а то, как можно легко и навсегда сломать идеально работающий сильфон. Когда котел горячий, а Вы хотите приглушить температуру , - НЕ ЗАКРУЧИВАЙТЕ РУЧКУ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ (2), - дайте котлу остыть. В идеале надо дать котлу остыть до температуры чуть ниже той, которую Вы хотите выставить. Делается это так. Закрываем кран трубопровода (1) по которому газ поступает от блока к основной горелке. Запальник в этом случае останется гореть как и горел, а котел по-тихоньку остынет. После этого заворачиваем ручку терморегулятора (2) до нужного нам положения. Открываем кран (1). Это все. Если начать затягивать ручку "на горячую", Вы раздавите и без того слабую "гармошку". Котел горячий, гармошка распёрта в обе стороны, внутри сильфона давление. А мы начинаем сжимать и надавливать на сильфон еще сильнее. С первого раза может даже и повезти, - сильфон не лопнет. А если такое сотворить несколько раз под ряд, сильфон выходит из строя. Это замечание касается всех сильфонов без исключения, как для российских блоков, так и импортных (Например Eurosit 630 или Honeywell).
Симптомы неисправности №1. При закручивании ручки регулятора температуры (2) вдруг запахло чем-то вроде керосина. Или другое. Хлопок при закручивании гайки сильфона "на горячую". Это признаки того, что сломали сильфон.
Ну, хорошо. Сломали сильфон. Так получилось. Как работает котел?
Как работает котел с неисправным сильфоном?
Двигаясь по всей цепочке от пуска котла "на холодную" до открытия крана трубопровода (1), мы не заметим ничего особенного. Единственный момент. После запуска основной горелки, котел больше уже никогда не выключится. Вот после этой фразы, мне даже самому уже стало как то жалко бедный котел. Н-да. Который никогда уже не выключится. Так как он работает?
Симптомы неисправности №2. Котел работает "напрямую". Т.е., - пламя на горелке регулируем только газовым краном (1): больше или меньше. На кручение ручки регулятора температуры (2) горячий котел никак не реагирует.
Случай такой. Люди сломали сильфон и прекрасно видели, что сильфон котла неисправен и решили пока не менять сильфон-термобаллон. И было так. Они начали жить дальше, но был один большой минус. Они поддались на уговоры современных мастеров и врезали циркуляционный насос в отопление, сделав циркуляцию в системе принудительной. Отрезали старый открытй бак, поставили современный закрытый красный.
И вот чудо! Им вдруг отключили свет. Насос, понятное дело, остановился. Дома никого. Котел взял и ушуршал до + 95+100С. До закипания котла оставалось совсем немного, когда кто-то пришел. Выключил котел. А тот булькает внутри. Потом выяснилось, что свет теперь будут выключать 2 раза в неделю. И, обойдя все ходы покупок и варианты расходов, они с женой решили, что поставить новый сильфон и спасти котел при выключении света будет все-таки гораздо дешевле покупки солнечных батарей, бытовой электростанции, унформера, бесперебойника, ветряка и т.д.
Симптомы неисправности № 3. (пока предположение, - не проверено временем). Котел при назначеной температуре +60 греется до + 70 и выключается. В принципе, все нормально. Только есть некоторое запаздывание. Которое, кстати, потом может увеличиваться и вплоть до +90С, если ничего не трогать. Дашь остыть котлу. Включаешь. И опять, потихоньку, со временем, температура выключения начинает расти.
Здесь ответы следующие. Если это происходит на котлах АОГВ-11,6 Эконом, то у них на гайке терморегулятора (2) есть снизу регулировочный винт. Подробнее здесь. Если это явление наблюдается на котлах мощностью 17,4 и выше, то возможно (но пока не подтверждено массовыми случаями) "закусывает" коромысло нижнего клапана или штифт (см. полную переборку и устройство газового блока Эконом). В любом случае при нагреве гармонь сильфона "разъезжается" и поднимает рычаг, закрывая поток газа, идущий на горелку. Если газ закрывается с опозданием, в сильфоне микротрещина. Давления не достаточно. Но это лишь предположение. Такое наблюдалось и в импортных блоках Honeywell и Eurosit 630.
Симпотомы неисправности № 4. Касается тех, у кого котлы стоят в паре. Например в межсезонье работает всегда один котел, а другой отдыхает. Если котлы стоят последовательно, то обязательно сильфон неработающего котла должен быть открыт наполную. Котел пусть и не работает, но он же горячий. Сильфон закрыт, его изнутри распирает, а ему деваться некуда, и он лопается. Поэтому, можно долго держать в резерве, в системе, новый котел, а запустив, обнаружить, что сильфон-то уже и накрылся.
На сегодня 24.10.2014 это пока все известные нам случаи связанные с неисправностью сильфона-термобаллона.
Полный список выпускаемых Жуковским заводом сильфонов здесь.
